SL,ZSL系列满装圆柱滚子轴承

加入询价篮

产品描述

(1)主要结构形式

系列	说明
SL1818、SL1829、SL1830、SL1822、SL1923	单列,满装圆柱滚子,单向定位轴承
ZSL1923	单列,带滚动体隔离架,定位轴承
SL1850	双列,满装圆柱滚子,单向定位轴承
SL0148、SL0149	双列,满装圆柱滚子,定位轴承
SL0249	双列,满装圆柱滚子,游动轴承
SL0450...PP、SL04...PP	双列,满装圆柱滚子,带止动环槽

(2)

是由机加工内圈和外圈与档边引导的圆柱滚子组成完整单元。

可用作游动轴承、单向定位轴承或定位轴承。

因圆柱滚子数量最多而具有最高的基本额定动载荷和基本额定静载荷。

因摩擦力矩低,无论是带保持架还是带滚动体隔离的轴承均适用于较高转速

具有高刚度。

可以再润滑-通过单列轴承的端面、通过双列轴承的润滑沟槽和一个或多个润滑油孔

游动轴承

支承径向力。

容许内圈和外圈彼此之间相对双向轴向位移。

单向定位轴承

承受径向力和有限的单向轴向力

在反方向起游动轴承的作用。

只容许内圈与外圈彼此之间相对作单向轴向位移。n

定位轴承

承受径向力和有限的双向轴向力

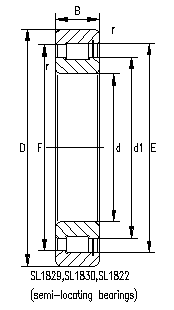

轴径Shaft Diameter	中圈型号 Designation of Center Washers	重量 Mass	外形尺寸 Borndary Dimensions					安装尺寸Mounting Dimensions				基本额定负荷		极限转速 Limiting Speed
轴径Shaft Diameter		重量 Mass	d	D	B	r	s	F	d1	D1	E	动Dyn. Cr	静Stat. Cor	极限转速 Limiting Speed
mm		kg	mm					mm				N		rpm
20	SL18 3004	0.11	20	42	16	0.6	1.5	--	29	33	36.5	22000	21200	10000
20	SL18 2204	0.16	20	47	18	1	1	--	30	37	41.5	32800	30000	9500
25	SL18 3005	0.12	25	47	16	0.6	1.5	--	34.5	38.5	42.5	25200	26000	9000
	SL18 2205	0.18	25	52	18	1	1	--	35	42	46.5	36800	36000	8500
	SL19 2305	0.37	25	62	24	1.6	2	31.72	--	47.5	--	52000	48000	7500
30	SL18 3006	0.20	30	55	19	1	2	--	40	45	49.5	32400	34400	7500
	SL18 2206	0.30	30	62	20	1	1	--	42	50.5	55	50400	52000	7000
	SL19 2306	0.56	30	72	27	1.1	2	38.30	43.5	56	--	71200	70400	6500
35	SL18 3007	0.26	35	62	20	1	2	--	45	51	55.5	39600	44000	6500
	SL18 2207	0.44	35	72	23	1.1	1	--	47	59	64	63200	63200	6000
	SL19 2307	0.74	35	80	31	1.5	2	44.68	51	65.5	--	90400	89600	5500
40	SL18 3008	0.31	40	68	21	1	2	--	50.5	57.5	61.5	47200	54400	6000
	SL18 2208	0.55	40	80	23	1.1	1	--	54	66	71	69600	66400	5500
	SL19 2308	1.01	40	90	33	1.5	2	51.12	57.5	75	--	121600	124800	5000
45	SL18 3009	0.40	45	75	23	1	2	--	55.5	62	66.5	50400	60800	5500
	SL18 2209	0.59	45	85	23	1.1	1	--	57.5	69.5	74.5	72000	79200	5000
	SL19 2309	1.37	45	100	36	1.5	3	56.10	62.5	80	--	129600	137600	4500
50	SL18 3010	0.43	50	80	23	1	2	--	5900	67.5	72	63200	76800	5000
	SL18 2210	0.64	50	90	23	1.1	1	--	64.5	76.5	81.5	77600	90400	4600
	SL19 2310	1.81	50	110	40	2	3	60.72	68.5	89.5	--	166400	175400	4100
55	SL18 3011	0.64	55	90	26	1.1	2	--	68.5	78.5	83.5	85600	110400	4500
	SL18 2211	0.87	55	100	25	1.5	1.5	--	70	83.5	89	100000	120000	4200
	SL19 2311	2.28	55	120	43	2	3	67.11	75.5	99	--	193600	204000	3700
60	SL18 2912	0.29	60	85	16	1	1	--	69	74.5	78.5	45600	62400	4500
	SL18 3012	0.69	60	95	26	1.1	2	--	71.5	81.5	86.5	88000	116000	4200
	SL18 2212	1.18	60	110	28	1.5	1.5	--	77	93	99	121600	144000	3800
	SL19 2312	2.88	60	130	46	2.1	3	73.62	82	105.5	--	208000	224000	3400
65	SL18 2913	0.31	65	90	16	1	1	--	75.5	81	85	48000	68800	4200
	SL18 3013	0.73	65	100	26	1.1	2	--	78	88	93	92800	127200	3900
	SL18 2213	1.57	65	120	31	1.5	1.5	--	82.5	100	106	142400	171200	3500
	SL19 2313	3.52	65	140	48	2.1	3.5	80.69	90	116	--	252000	284000	3200
70	SL18 2914	0.49	70	100	19	1	1	--	81	87.5	92.5	63200	91200	3800
	SL18 3014	1.02	70	110	30	1.1	3	--	81.5	95	100	109600	140800	3600
	SL18 2214	1.66	70	125	31	1.5	1.5	--	87	105	111	147200	181600	3300
	SL19 2314	4.33	70	150	51	2.1	3.5	84.14	94	121	--	276000	312000	2900
75	SL18 2915	0.52	75	105	19	1	1	--	86	93	97.5	64800	96800	3600
	SL18 3015	1.06	75	115	30	1.1	3	--	89	102.5	107.5	116000	155200	3400
	SL18 2215	1.75	75	130	31	1.5	1.5	--	91.5	110	116	152000	192800	3200
80	SL18 2916	0.55	80	110	19	1	1	--	91	98	102	67200	103200	3400
	SL18 3016	1.43	80	125	34	1.1	4	--	95	111	117	138400	180000	3200
	SL18 2216	2.15	80	140	33	2	1.5	--	98.5	119	126	180800	228000	2900
	SL19 2316	6.32	80	170	58	2.1	3.5	98.24	109.5	141.5	--	384000	448000	2600
85	SL18 2917	0.81	85	120	22	1.1	1	--	96	105	109	84000	129600	3200
	SL18 3017	1.51	85	130	34	1.1	4	--	99.5	115.5	121	142400	189600	3000
	SL18 2217	2.74	85	150	36	2	1.5	--	104.5	126	133	204000	260000	2800
	SL19 2317	7.34	85	180	60	3	4	107.01	118.5	150.5	--	408000	496000	2400
90	SL18 2918	0.84	90	125	22	1.1	1	--	102	110.5	115	87200	137600	3000
	SL18 3018	1.97	90	140	37	1.5	4	--	106	124	130	166400	224000	2800
	SL18 2218	3.48	90	160	40	2	2.5	--	110	133	140.5	22000	296000	2600
	SL19 2318	8.83	90	190	64	3	4	105.26	117.5	152	--	448000	528000	2300
95	SL18 2919	0.86	95	130	22	1.1	1	--	106.5	117	122	94400	143200	2900
	SL18 2219	4.17	95	170	43	2.1	2.5	--	122	147	155.5	272000	348000	2400
	SL19 2319	10.2	95	200	67	3	4	114.66	127	161.5	--	464000	576000	2200
100	SL18 2920	1.14	100	140	24	1.1	1.5	--	113.5	125.5	30	108800	164800	2700
	SL18 3020	2.15	100	150	37	1.5	4	--	115.5	133.5	139	175200	248000	2600
	SL18 2220	5.13	100	180	46	2.1	2.5	--	127.5	154	163	316000	416000	2300
110	SL18 2920	1.23	110	150	24	1.1	1.5	--	124	136	141	112000	176000	2500
	SL18 3022	3.5	110	170	45	2	5.5	--	127.5	149	156	228000	316000	2300
	SL18 2222	7.24	110	200	53	2.1	4	--	137	167	177	364000	472000	2100
120	SL18 2924	1.73	120	165	27	1.1	1.5	--	135	148.5	154	144000	236000	2300
120	SL18 3024	3.80	120	180	46	2	5.5	--	139	160.5	167	240000	348000	2200
130	SL18 2926	2.33	130	180	30	1.5	2	--	146	161	166	171000	284000	2100
130	SL18 3026	5.65	130	200	52	2	5.5	--	148.5	175	183	348000	496000	2000
140	SL18 2928	2.42	140	190	30	1.5	2	--	157	173.5	179	185000	308000	2000

轴径Shaft Diameter	中圈型号 Designation of Center Washers	重量 Mass	外形尺寸 Borndary Dimensions					安装尺寸Mounting Dimensions			基本额定负荷		极限转速 Limiting Speed
轴径Shaft Diameter		重量 Mass	d	D	B	r	s	F	d1	D1	动Dyn. Cr	静Stat. Cor	极限转速 Limiting Speed
mm		kg	mm					mm			N		rpm
25	ZSL19 2305	0.36	25	62	24	1.1	2	31.72	37	47.5	48000	44000	16000
30	ZSL19 2306	0.55	30	72	27	1.1	2	38.3	43.5	56	67000	64000	14000
35	ZSL19 2307	0.72	35	80	31	1.5	2	44.68	51	65.5	84000	83000	12000
40	ZSL19 2308	1	40	90	33	1.5	2	51.12	57.5	75	114000	115000	11000
45	ZSL19 2309	1.34	45	100	36	1.5	3	56.1	62.5	80	122000	128000	10000
50	ZSL19 2310	1.76	50	110	40	2	3	60.72	68.5	89.5	156000	161000	9000
55	ZSL19 2311	2.22	55	120	43	2	3	67.11	75.5	99	182000	188000	8000
60	ZSL19 2312	2.82	60	130	46	2.1	3	73.62	82	105.5	195000	208000	7400
65	ZSL19 2313	3.44	65	140	48	2.1	3.5	80.69	90	116	240000	264000	6800
70	ZSL19 2314	4.27	70	150	51	2.1	3.5	84.14	94	121	264000	292000	6400
75	ZSL19 2315	5.2	75	160	55	2.1	3.5	91.22	101.5	131.5	312000	352000	6000
80	ZSL19 2316	6.2	80	170	58	2.1	3.5	98.24	109.5	142	364000	416000	5600
85	ZSL19 2317	7.23	85	180	60	3	4	107.01	118.5	150.5	388000	456000	5300
90	ZSL19 2318	8.7	90	190	64	3	4	105.26	117.5	152	424000	488000	5000
95	ZSL19 2319	10	95	200	67	3	4	114.66	127	161.5	448000	536000	4800

轴径Shaft Diameter	轴承型号 Bearing Designation			重量 Mass	外形尺寸 Borndary Dimensions					安装尺寸Mounting Dimensions				基本额定负荷		极限转速 Limiting Speed
轴径Shaft Diameter	单向定位轴承Semi-locating bearings Designation	定位轴承 Locating bearings Designation	游动轴承Non-locating bearings Designation	重量 Mass	d	D	B	r min	s	C	d1	D1	E	动Dyn. Cr	静Stat. Cor	极限转速 Limiting Speed
mm	单向定位轴承Semi-locating bearings Designation	定位轴承 Locating bearings Designation	游动轴承Non-locating bearings Designation	kg	mm					mm				N		rpm
20	SL18 5004	--	--	0.2	20	42	30	0.6	1	15	29	33	36.5	47500	53000	10000
25	SL18 5005	--	--	0.23	25	47	30	0.6	1	15	34.5	38.5	42.5	54000	65000	9000
30	SL18 5006	--	--	0.35	30	55	34	1	1.5	17	40	45.5	49.5	70000	86000	7500
35	SL18 5007	--	--	0.46	35	62	36	1	1.5	18	45	51.5	55.5	85000	109000	6500
40	SL18 5008	--	--	0.56	40	68	38	1	1.5	19	50.5	57.5	61.5	101000	136000	6000
45	SL18 5009	--	--	0.71	45	75	40	1	1.5	20	55.5	62.5	66.5	108000	151000	5500
50	SL18 5010	--	--	0.76	50	80	40	1	1.5	20	59	67.5	72	135000	191000	5000
55	SL18 5011	--	--	1.16	55	90	46	1.1	1.5	23	68.5	78.5	83.5	184000	275000	4500
60	--	SL01 4912	--	0.49	60	85	25	1	--	12.5	70.5	73.5	--	71000	125000	4500
	--	--	SL02 4912	0.47	60	85	25	1	1	12.5	70.5	--	77	71000	125000	4500
	SL18 5012	--	--	1.24	60	95	46	1.1	1.5	23	71.5	82	86.5	189000	290000	4200
65	SL18 5013	--	--	1.32	65	100	46	1.1	1.5	23	78	88	93	199000	320000	3900
70	--	SL01 4914	--	0.78	70	100	30	1	--	15	83	87	--	108000	189000	3800
	--	--	SL02 4914	0.75	70	100	30	1	1	15	83	--	91	108000	189000	3800
	SL18 5014	--	--	1.85	70	110	54	1.1	3	27	81.5	95	100	235000	355000	3600
75	SL18 5015	--	--	1.93	75	115	54	1.1	3	27	89	103	107.5	248000	390000	3400
80	--	SL01 4916	--	0.88	80	110	30	1	--	15	92	96	--	115000	211000	3400
	--	--	SL02 4916	0.85	80	110	30	1	1	15	92	--	100	115000	211000	3400
	SL18 5016	--	--	2.59	80	125	60	1.1	3.5	30	95	111	117	295000	450000	3200
85	SL18 5017	--	--	2.72	85	130	60	1.1	3.5	30	99.5	115.5	121	305000	475000	3000
90	--	SL01 4918	--	1.35	90	125	35	1.1	--	17.5	103	110	--	155000	295000	3000
	--	--	SL02 4918	1.3	90	125	35	1.1	1.5	17.5	103	--	115	155000	295000	3000
	SL18 5018	--	--	3.62	90	140	67	1.5	4	33.5	106.5	124	130	355000	560000	2800
100	--	SL01 4920	--	1.95	100	140	40	1.1	--	20	116.5	124.5	--	196000	380000	2700
	--	--	SL02 4920	1.90	100	140	40	1.1	2	20	116.5	--	129	196000	380000	2700
	SL18 5020	--	--	3.94	100	150	67	1.5	4	33.5	116	133.5	139	375000	620000	2600
110	--	SL01 4922	--	2.15	110	150	40	1.1	--	20	125	133.5	--	204000	410000	2500
	--	--	SL02 4922	2.10	110	150	40	1.1	2	20	125	--	138	204000	410000	2500
	SL18 5022	--	--	6.32	110	170	80	2	5	40	127.5	148.5	156	490000	790000	2300
120	--	SL01 4924	--	2.95	120	165	45	1.1	--	22.5	139	148	--	228000	455000	2300
	--	--	SL02 4924	2.85	120	165	45	1.1	3	22.5	139	--	153	228000	455000	2300
	SL18 5024	--	--	6.77	120	180	80	2	5	40	139	160	167	520000	870000	2200
130	--	SL01 4926	--	3.95	130	180	50	1.5	--	25	149.5	159.5	--	212000	424000	2100
	--	--	SL02 4926	3.80	130	180	50	1.5	4	25	149.5	--	165	212000	424000	2100
	SL18 5026	--	--	10.20	130	200	95	2	5	47.5	149	174.5	183	592000	984000	2000
140	--	SL01 4928	--	4.20	140	190	50	1.5	--	25	160	170	--	220000	456000	2000
140	--	--	SL02 4928	4.10	140	190	50	1.5	4	25	160	--	176	220000	456000	2000
150	--	SL01 4830	--	2.90	150	190	40	1.1	--	20	166	173	--	189000	440000	1900
150	--	--	SL02 4830	2.80	150	190	40	2	2	20	166	--	178	189000	440000	1900

轴径Shaft Diameter	轴承型号 Bearing Designation	重量 Mass	外形尺寸 Borndary Dimensions										基本额定负荷		极限转速 Limiting Speed	安装尺寸Mounting Dimensions
轴径Shaft Diameter		重量 Mass	d	D	B	C	C1	D1	m	r	t	x	动Dyn. Cr	静Stat. Cor	极限转速 Limiting Speed	Ca1	Ca2	d1	d2	d3
mm		kg	mm										N		rpm	mm
20	SL04 5004 PP	0.20	20	42	30	29	24.7	39.8	1.8	0.3	0.5	22.5	32000	39000	4000	21.5	21	31	34	47
25	SL04 5005 PP	0.24	25	47	30	29	24.7	44.8	1.8	0.3	0.5	22.5	35000	46000	3600	21.5	21	35.5	39	52
30	SL04 5006 PP	0.37	30	55	34	33	28.2	52.8	2.1	0.3	0.5	25.5	40000	53000	3000	25	24	41	44	60
35	SL04 5007 PP	0.48	35	62	36	35	30.2	59.8	2.1	0.3	0.5	27.5	40000	70000	2600	27	26	46.5	50	67
40	SL04 5008 PP	0.56	40	68	38	37	32.2	65.8	2.7	0.6	0.5	28.5	60000	82000	2400	28	27	51.5	55	75
45	SL04 5009 PP	0.70	45	75	40	39	34.2	72.8	2.7	0.6	1	30.5	73000	104000	2200	30	29	57.5	61	82
50	SL04 5010 PP	0.76	50	80	40	39	34.2	77.8	2.7	0.6	1	30.5	77000	113000	2000	30	29	62	66	87
55	SL04 5011 PP	1.18	55	90	46	45	40.2	87.4	3.2	0.6	1	36	92000	140000	1800	35	34	69	76	99
60	SL04 5012 PP	1.26	60	95	46	45	40.2	92.4	3.2	0.6	1	36	96000	151000	1700	35	34	74	79	104
65	SL04 5013 PP	1.33	65	100	46	45	40.2	97.4	3.2	0.6	1	36	100000	162000	1600	35	34	79	84	109
70	SL04 5014 PP	1.87	70	110	54	53	48.2	107.1	3.2	0.6	1.5	42	134000	212000	1400	43	40	85	91	119
75	SL04 5015 PP	1.96	75	115	54	53	48.2	112.1	4.2	0.6	1.5	42	155000	150000	1400	43	40	90	97	124
80	SL04 5016 PP	2.71	80	125	60	59	54.2	122.1	4.2	0.6	1.5	48	162000	260000	1300	49	46	97.5	105	137
85	SL04 5017 PP	2.83	85	130	60	59	54.2	127.1	4.2	0.6	1.5	48	168000	280000	1200	49	46	104.5	112	142
90	SL04 5018 PP	3.71	90	140	67	66	59.2	137	4.2	0.6	1.5	54	244000	408000	1100	54	51	109.5	118	152
95	SL04 5019 PP	3.88	95	145	67	66	59.2	142	4.2	0.6	1.5	54	252000	424000	1100	54	51	114	122	157
100	SL04 5020 PP	3.95	100	150	67	66	59.2	147	4.2	0.6	1.5	54	264000	440000	1000	54	51	118	128	162
110	SL04 5022 PP	6.57	110	170	80	79	70.2	167	4.2	0.6	1.5	64	316000	544000	900	65	62	132	143	182
120	SL04 5024 PP	7.04	120	180	80	79	71.2	176	4.2	0.6	1.5	64	328000	592000	900	65	63	141.5	153	196
130	SL04 5026 PP	10.5	130	200	95	94	83.2	196	4.2	0.6	1.5	77	432000	768000	800	77	75	157	170	216
130	SL04 130 PP	7.5	130	190	80	79	71.2	186	4.2	0.6	1.5	64	344000	632000	800	65	63	151	160	206
